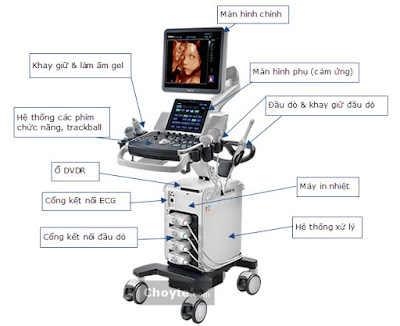

Thành phần cơ bản của đầu dò máy siêu âm là các chấn tử. Mỗi chấn tử bao gồm 1 tinh thể được nối với dòng điện xoay chiều. Khi cho dòng điện chạy qua tinh thể áp điện. Chiều dày của các tinh thể càng mỏng tần số càng cao. Vì các tinh thể thạch anh có những hạn chế về mặt kỹ thuật nên ngày nay nhiều vật liệu mới như các muối titanat được sử dụng trong công nghệ chế tạo đầu dò , cho phép tạo ra những đầu dò có tần số theo yêu của lâm sàng. Đồng thời trước kia mỗi đầu dò chỉ phát 1 tần số cố định, ngày nay bằng công nghệ mới người ta có thể sản xuất những đầu dò đa tần, bằng cách cắt các tinh thể thành những mảnh rất nhỏ tứ 100- 200 µm, sau đó ngăn cách chúng bằng một loại vật liệu tổng hợp có độ trở kháng thấp, những đầu dò kiểu mới có thể phát với các tần số khác nhau trên 1 dải rộng như 2-4 MHz, thậm chí 3-17MHz...với 5 mức mức điều khiển để thay đổi tần số. Những đầu dò đa tần này rất thuận lợi cho thăm khám trên lâm sàng. Chùm tia siêu âm khi phát ra khỏi đầu dò ở đoạn đầu tiên đi t­ương đối tập trung, song song với trục chính của đầu đò, gọi là tr­ường gần(Fresnel Zone). Chiều dài của tr­ường gần = r2/λ, trong đó r là bán kính của tinh thể trong đầu dò . Sau đó chùm tia bị loe ra gọi là tr­ường xa( Fraunhoffer Zone), những bộ phận cần thăm khám nằm trong tr­ường gần cho hình ảnh trung thực và rõ nét hơn. Về mặt kỹ thuật muốn tăng độ dài của tr­ường gần ta có thể tăng bán kính của tinh thể trong đầu dò, hoặc tăng tần số phát để giảm b­ớc sóng, tuy nhiên điều này bị giới hạn bởi các yếu tố khác, vì tăng r là tăng kích th­ớc đầu dò, còn tăng tần số sẽ làm giảm độ sâu cần thăm dò, nên người ta hay sử dụng 1 thấu kính để hội tụ chùm tia siêu âm để giảm độ loe của tr­ường xa.

- Dựa theo ph­ương thức quét chùm tia siêu âm người ta phân đầu dò làm 2 loại: quét điện tử và quét cơ học. Nếu căn cứ vào cách bố trí các chấn tử trên giá đỡ chúng ta có các kiểu đầu dò: thẳng( Linear ); đầu dò cong ( convex ); và đầu dò rẻ quạt ( sector ). Mỗi loại đầu dò sử dụng cho các mục đích thăm khám khác nhau, đầu dò thẳng dùng để khám các mạch máu ngoại vi, các bộ phận nhỏ, ở nông như tuyến vú, tuyến giáp... Đầu dò cong chủ yếu dùng cho các thăm khám ổ bụng và sản phụ khoa. Đầu dò rẻ quạt để khám tim và các mạch máu nội tạng. Ngoài ra căn cứ theo mục đích sử dụng chúng ta có rất nhiều loại đầu dò khác nhau như: đầu dò siêu âm qua thực quản để khám tim mạch, đầu dò nội soi khi kết hợp với bộ phận quang học để khám tiêu hoá, đầu dò sử dụng trong phẫu thuật, đầu dò trong lòng mạch...



- Độ phân giải của đầu dò. Là khoảng cách gần nhất giữa 2 cấu trúc cạnh nhau mà trên màn hình chúng ta vẫn còn phân biệt được. như vậy có thể nói độ phân giải càng cao khả năng quan sát chi tiết các cấu trúc càng rõ nét, chính vì thế độ phân giải là một trong những chỉ tiêu để đánh giá chất l­ượng máy siêu âm. người ta phân biệt độ phân giải ra làm 3 loại: Độ phân giải theo chiều dọc là khả năng phân biệt 2 vật theo chiều của chùm tia ( theo chiều trên-d­ới của màn hình ). Độ phân giải ngang là khả năng phân biệt theo chiều ngang( chiều phải-trái của màn hình ). Độ phân theo chiều dày ( chiều vuông góc với mặt phẳng cắt, vì thực tế mặt cắt siêu âm không phải là một mặt phẳng, mà có độ dày nhất định ). Độ phân giải phụ thuộc rất nhiều vào tần số của đầu dò, vị trí của cấu trúc đang nghiên cứu thuộc tr­ường gần hay xa của đầu dò. Mặt khác điều này không hoàn toàn do đầu dò quyết định mà còn phụ thuộc vào xử lý của máy.
