2. Tủ điện chuyển mạch – ATS:

Tủ điện được sử dụng ở những nơi có phụ tải đòi hỏi phải cấp điện liên tục, để cấp điện cho tải khi có sự cố phía nguồn lưới, thường dùng nguồn dự phòng là máy phát điện. Trong trường hợp này tủ ATS có nhiệm vụ tự động chuyển đổi nguồn cấp từ lưới sang nguồn dự phòng để cấp điện trở lại cho nguồn tải hoạt động.

Điện Áp Định Mức : 380V / 415 V

Dòng Điện Định Mức : 1600A/ 2000A /2500A /3200A /6300A

Thời gian chuyển mạch : 5~10s
Bảo vệ mất pha , ngược pha.
Bảo vệ quá dòng.
Bảo vệ quá áp.

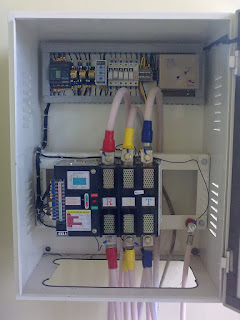

Tủ điện chuyển mạch


3. Tủ điện điều khiển trung tâm.

Tủ điện điều khiển trung tâm có thể được cung cấp cả hai loại: loại cố định hoặc loại có thể kéo ra được.

Các thiết bị được sử dụng bên trong tủ điện như bộ khởi động mềm, bộ biến tần, bộ khởi động trực tiếp, bộ khởi động sao tam giác, bộ khởi động tự động bằng máy biến áp và các thiết bị bảo vệ, lập trình điều khiển và hiển thị.

Khung và các nắp tủ được chế tạo từ thép mạ điện và hoàn thiện bắng sơn tĩnh điện.

Tủ điện điều khiển và bảo vệ động cơ công nghiệp, thủy lợi…. Tủ có các cơ chế vận hành như sau:

Vận hành tại chỗ hoặc từ xa để đóng ngắt, đảo chiều quay cho các động cơ.

Vận hành tại chỗ hoặc từ xa để thay đổi tốc độ quay của động cơ.
